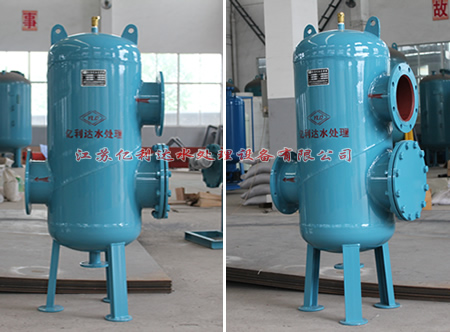

| YSG系列自潔式排氣水過濾器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
產品介紹 YSG系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該產品廣泛用于工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。
工作原理
水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，造成系統使用壽命及效率降低。僅在系統高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。 自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，迅速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需要定期開啟排污閥。經過空氣和污物分離，潔凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯產生的振動，使得貼附在濾芯外側殘留物脫落，實現自潔。 安裝及注意事項
1、 安裝時，水流方向應與設備指示方向一致；
2、 盡可能設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；
3、 過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。
主要技術參數
1、 壓力范圍：0.6、1.0、1.6Mpa
2、 適用溫度≤95℃
3、 排氣率：高
4、 排污率：高
5、 特殊規格可按用戶要求定制
6、 法蘭連接尺寸按GB/T9119-2000
過濾網精度對照表

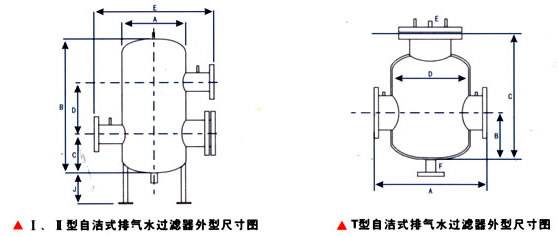

YSG-Ⅰ、Ⅱ自潔式排氣水過濾器參考數據
 YSG-T型自潔式排氣水過濾器參考數據

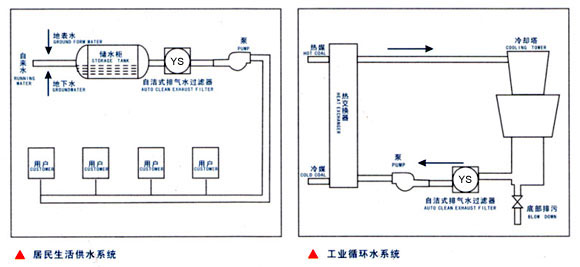

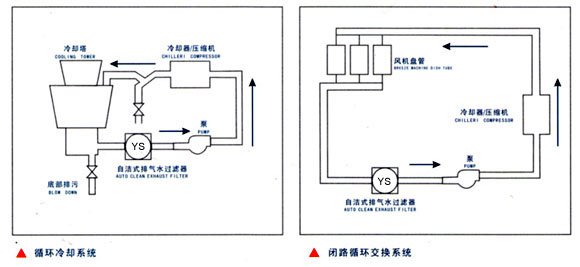

管道系統安裝參考圖
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
